Quelle longueur mesure une pale d’éolienne

50 m constitue la valeur de référence la plus souvent citée lorsqu’il s’agit d’estimer la longueur d’une pale d’éolienne, même si l’écart réel reste très large selon la puissance installée, l’usage et l’environnement d’implantation. Les petites machines se situent généralement entre 3 et 10 m, tandis que les modèles terrestres atteignent fréquemment 30 à 70 m et que les versions offshore dépassent désormais 100 m.

Les données industrielles montrent que la taille de la pale ne se lit jamais isolément, puisque le diamètre du rotor, la hauteur d’axe, la classe de vent et les contraintes logistiques déterminent conjointement le dimensionnement. Les exemples de 107 m sur la GE Haliade-X ou de 80 m sur la Vestas V164 illustrent l’augmentation continue des dimensions sur les segments les plus récents.

Quelle est la longueur moyenne d’une pale d’éolienne ?

La valeur moyenne la plus citée pour une pale d’éolienne se situe autour de 50 m, mais cette moyenne agrège des familles d’équipements très différentes, depuis la petite production décentralisée jusqu’aux turbines offshore de dernière génération. Les gammes usuelles indiquent plutôt des fourchettes distinctes, ce qui rend la moyenne utile comme repère statistique, mais peu suffisante pour qualifier un modèle précis.

Les relevés de marché placent les pales terrestres dans un intervalle fréquent de 30 à 70 m, alors que les machines marines se situent couramment entre 60 et plus de 100 m. À l’inverse, les petites éoliennes utilisées sur des sites domestiques ou agricoles restent nettement plus courtes, ce qui modifie à la fois le diamètre du rotor, la masse unitaire et les contraintes de transport.

Tailles courantes des pales pour les petites éoliennes

Les petites éoliennes présentent généralement des pales de 3 à 10 m, avec des configurations adaptées à des puissances de quelques kilowatts et à des contextes d’implantation où les contraintes d’emprise, de raccordement et de budget dominent. Cette catégorie inclut des machines domestiques, mais aussi certaines installations de pompage, d’autoconsommation ou de démonstration technique.

Les coûts cités pour ces segments, de l’ordre de 10 000 € pour 1 kW et d’environ 50 000 € pour 10 kW dans certains cas documentés, confirment que la longueur de pale ne constitue qu’un paramètre parmi d’autres. Le nombre de pales, la régulation, la tour et la vitesse de vent locale influencent autant la pertinence du dimensionnement retenu.

Dimensions habituelles des pales d’éoliennes terrestres

Pour l’éolien terrestre, les longueurs de pale les plus courantes se situent entre 30 et 70 m, avec une concentration fréquente autour de 45 à 60 m sur les turbines de 1,8 à 3 MW. Les constructeurs associent ces dimensions à des diamètres de rotor compris, selon les références citées, entre 80 et 110 m sur une large part du parc récent.

Des modèles connus comme les Vestas V90, V100 ou V112 illustrent cette plage, avec des diamètres de rotor respectifs de 90, 100 et 112 m. En divisant ces diamètres par deux, il ressort que les pales mesurent approximativement 45, 50 et 56 m, ce qui correspond aux standards actuellement rencontrés sur de nombreuses implantations onshore européennes.

Quelle taille ont les pales des éoliennes offshore ?

Les éoliennes offshore utilisent désormais des pales de 60 à 123 m selon les sources et les générations de machines, avec une présence croissante de modèles situés entre 80 et 100 m ou davantage. L’environnement marin autorise des rotors plus vastes, car il offre des régimes de vent plus réguliers et moins de contraintes de voisinage immédiat.

Les références industrielles les plus connues confirment cette évolution dimensionnelle, puisque l’Alstom Haliade 150 embarque des pales de 73,5 m, la Vestas V164-8MW atteint 80 m et la GE Haliade-X monte à 107 m. Ces longueurs impliquent des stratégies spécifiques de fabrication, de manutention portuaire, d’installation en mer et de contrôle des charges dynamiques.

Exemples concrets de longueurs de pales sur des modèles connus

Les modèles commercialisés ou prototypés permettent de sortir des fourchettes théoriques et de relier une longueur de pale d’éolienne à une architecture machine identifiable. Les séries de 1,5 à 3 MW dominent encore une part importante du parc terrestre, tandis que l’offshore pousse les dimensions vers des classes supérieures, afin d’augmenter la surface balayée sans multiplier le nombre de machines.

Les constructeurs utilisent ces gains d’échelle pour accroître la production unitaire, mais l’allongement des pales entraîne aussi une montée des charges, de la masse et des contraintes industrielles. Les exemples de 45 m, 73,5 m, 80 m et 107 m résument cette progression très nette entre les générations de turbines.

Pales d’environ 45 à 50 mètres sur les éoliennes de 1,5 à 2 MW

Les éoliennes de 1,5 à 2 MW utilisent fréquemment des pales d’environ 45 à 50 m, ce qui correspond à des diamètres de rotor de 90 à 100 m. La Vestas V90, avec un rotor de 90 m, implique ainsi une pale proche de 45 m, alors qu’une V100 associe son rotor de 100 m à des pales de 50 m.

Les documents techniques citent aussi une pale composite carbone de 45 m autour de 6,5 tonnes sur une machine de type V90/2000. Ces dimensions restent compatibles avec le parc terrestre standard, tout en offrant un niveau de captation énergétique suffisant pour des exploitations de classe commerciale, notamment sur des sites présentant un gisement de vent correctement établi.

Pales de 73,5 à 80 mètres sur les grands modèles récents

Les turbines de forte puissance installées en mer ou développées pour des classes supérieures utilisent des pales sensiblement plus longues, situées entre 73,5 et 80 m sur plusieurs références bien documentées. L’Alstom Haliade 150 emploie ainsi une pale de 73,5 m, tandis que la Vestas V164-8MW atteint 80 m pour un rotor de 164 m.

Cette augmentation modifie fortement les masses et les efforts, puisque la pale de la V164-8MW pèse environ 35 tonnes à elle seule. Le changement d’échelle ne se limite donc pas au seul rayon du rotor, mais affecte aussi les moyens portuaires, la logistique de préassemblage, les procédures de levage et les marges admissibles de flexion en fonctionnement.

Pourquoi certaines pales dépassent 100 mètres ?

Le dépassement du seuil de 100 m répond à une logique de captation accrue, car la surface balayée augmente avec le carré du rayon. La GE Haliade-X, équipée de pales de 107 m, illustre cette stratégie sur l’offshore de très grande puissance, avec des communications constructeur situant la machine dans une plage de 12 à 13 MW selon les versions et les sources consultées.

Le passage à ces dimensions reste rationnel tant que le gain de production compense les hausses de masse, de coût et de complexité. Les données de marché indiquent qu’une éolienne de nouvelle génération peut produire environ 3,5 fois plus qu’une ancienne, mais ce saut repose sur un ensemble cohérent intégrant rotor, hauteur d’axe, contrôle, matériaux et qualité du site de vent.

Comment mesure-t-on la taille d’une pale d’éolienne ?

La taille d’une pale se mesure d’abord par sa longueur unitaire, prise entre la zone d’assemblage au moyeu et l’extrémité, mais les documents techniques mobilisent aussi le rayon du rotor, le diamètre total et la hauteur en bout de pale. Cette diversité terminologique explique une partie des confusions observées dans les fiches de vulgarisation ou dans certains relevés non spécialisés.

Pour interpréter correctement une donnée, il faut donc identifier si la valeur concerne la pale seule, le rotor complet ou la hauteur totale de la machine. Cette distinction devient indispensable lorsque des dimensions apparemment proches décrivent en réalité des grandeurs géométriques très différentes, particulièrement sur les machines de forte puissance.

Longueur de la pale, rayon du rotor et diamètre total

Dans la plupart des cas, la longueur de pale correspond au rayon du rotor, ce qui permet d’obtenir immédiatement le diamètre complet par une relation simple, soit diamètre = 2 × longueur de pale. Une pale de 25 m implique donc un rotor de 50 m, tandis qu’une pale de 50 m conduit à un rotor de 100 m.

Cette relation conditionne aussi la surface balayée, calculée par S = π × r². Avec un diamètre de 50 m, donc un rayon de 25 m, la surface atteint 1 963 m². La progression n’est pas linéaire, puisque doubler le diamètre multiplie la surface par quatre et tripler le diamètre la multiplie par neuf, ce qui explique l’intérêt industriel des grands rotors.

Différence entre longueur de pale, hauteur du mât et hauteur totale

La longueur de pale ne doit pas être confondue avec la hauteur du mât, ni avec la hauteur totale en bout de pale. Une machine terrestre typique peut présenter un mât de 80 à 100 m, un rotor de 80 à 110 m et une hauteur totale comprise entre 120 et 155 m, selon les modèles et les variantes d’implantation.

La hauteur maximale atteinte par l’extrémité d’une pale correspond à la somme de la hauteur du mât et de la longueur de pale. Les règles de dégagement mentionnent par ailleurs un écart minimal de 3 m entre le point bas de la pale et le sol, ce qui intervient directement dans la définition de la garde au sol et dans la conformité du projet.

Comment la longueur d’une pale détermine le diamètre du rotor

La relation géométrique reste directe, puisque le diamètre du rotor vaut toujours deux fois la longueur de la pale. Cette règle permet une lecture rapide des principales caractéristiques d’une machine. Un rotor de 88 m, comme sur la Suzlon S88, correspond à des pales d’environ 44 m, tandis qu’un rotor de 112 m sur une Vestas V112 implique des pales proches de 56 m.

Le passage d’une pale de 45 m à une pale de 80 m augmente fortement l’aire interceptée, ce qui transforme l’économie globale de la turbine. À géométrie similaire, le rotor constitue donc l’élément central du dimensionnement aérodynamique, parce qu’il fixe la surface traversée par le vent et conditionne directement la quantité d’énergie cinétique susceptible d’être convertie.

La logique mathématique reste déterminante, car l’énergie disponible dans le flux s’écrit Ec = 1/2 × ρ × S × V³, avec S pour la surface balayée. Lorsque le rayon augmente, la surface augmente au carré, alors que la vitesse du vent agit au cube. Les concepteurs arbitrent donc entre allongement des pales, hauteur d’axe accrue et classe de vent visée afin de maximiser le rendement global du système.

Quel impact la longueur des pales a-t-elle sur la production ?

Des pales plus longues augmentent la surface balayée et donc le potentiel de captation d’énergie, toutes choses égales par ailleurs. Cette relation explique pourquoi la production dépend fortement des dimensions du rotor et de la hauteur d’axe. Plusieurs sources sectorielles indiquent même que, sur un site donné, ces paramètres influencent davantage la production que d’autres caractéristiques secondaires de configuration.

La limite théorique de récupération reste toutefois contrainte par la limite de Betz, fixée à 16/27, soit environ 59,3 % de l’énergie traversant la surface du rotor. Les gains liés à la longueur de pale ne sont donc jamais intégralement convertibles en électricité utile, puisque les pertes aérodynamiques, mécaniques et électriques continuent d’encadrer la performance réelle des machines.

Les ordres de grandeur montrent néanmoins un effet industriel majeur. Une éolienne de 1,5 MW peut alimenter environ 1 000 foyers selon l’exemple souvent cité, tandis que les turbines de nouvelle génération produisent environ 3,5 fois plus que les anciennes. La vitesse du vent demeure décisive, car un doublement de V multiplie théoriquement l’énergie disponible par huit, ce qui relativise toute lecture fondée sur la seule longueur de pale.

Quelles sont les limites matérielles à la longueur d’une pale ?

L’allongement des pales améliore la captation, mais il accroît aussi les charges mécaniques, la fatigue et la sensibilité aux vibrations. Les forces centrifuges en bout de pale augmentent avec le rayon et la vitesse de rotation, tandis que la flexion et les cycles de charge imposent des exigences croissantes sur la tenue en service. Les grandes turbines tournent d’ailleurs plus lentement, souvent entre 10 et 25 tr/min.

Des données comparatives sur la vitesse maximale montrent cette décroissance avec la taille, puisqu’un diamètre de 50 m s’associe à environ 40 tr/min comme ordre de grandeur maximal dans une source technique, contre des régimes bien plus élevés sur de très petits rotors. Les concepteurs doivent donc limiter simultanément la vitesse, la masse et la déformation admissible pour éviter des sollicitations excessives.

Contraintes mécaniques, poids et vibrations

Les lois d’échelle compliquent fortement l’augmentation de longueur, car la masse de la turbine varie approximativement avec le cube de la longueur des pales, alors que l’air intercepté croît avec le carré. Le gain énergétique n’évolue donc pas au même rythme que la masse structurelle à supporter, ce qui réduit rapidement les marges de conception quand la pale devient très grande.

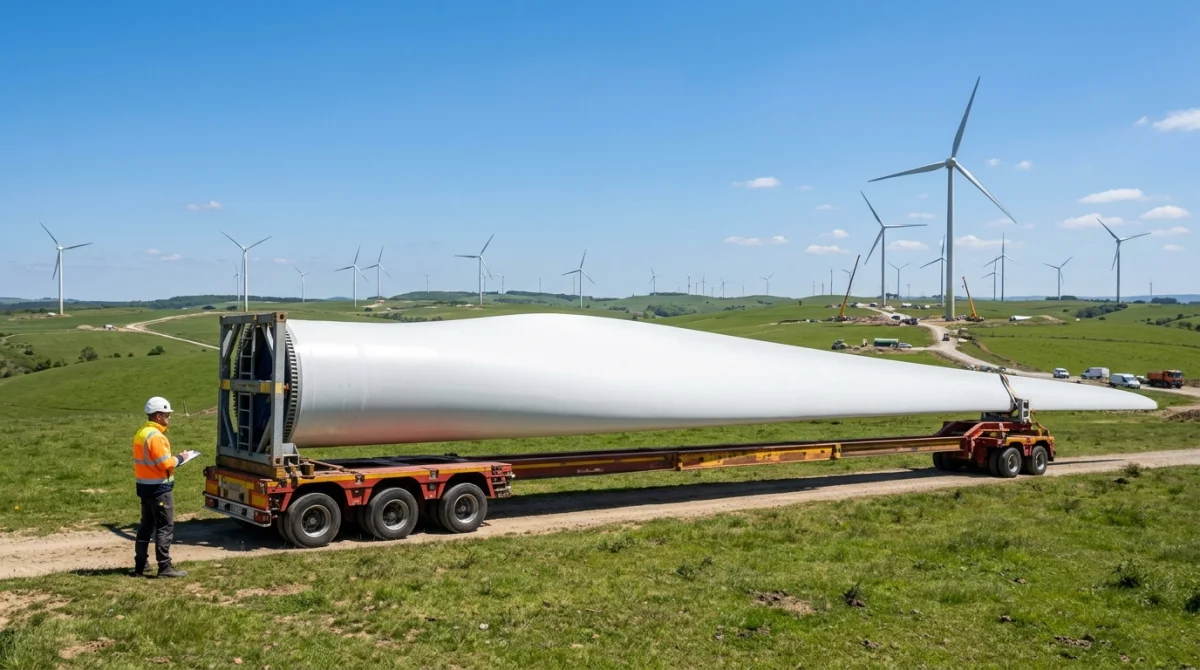

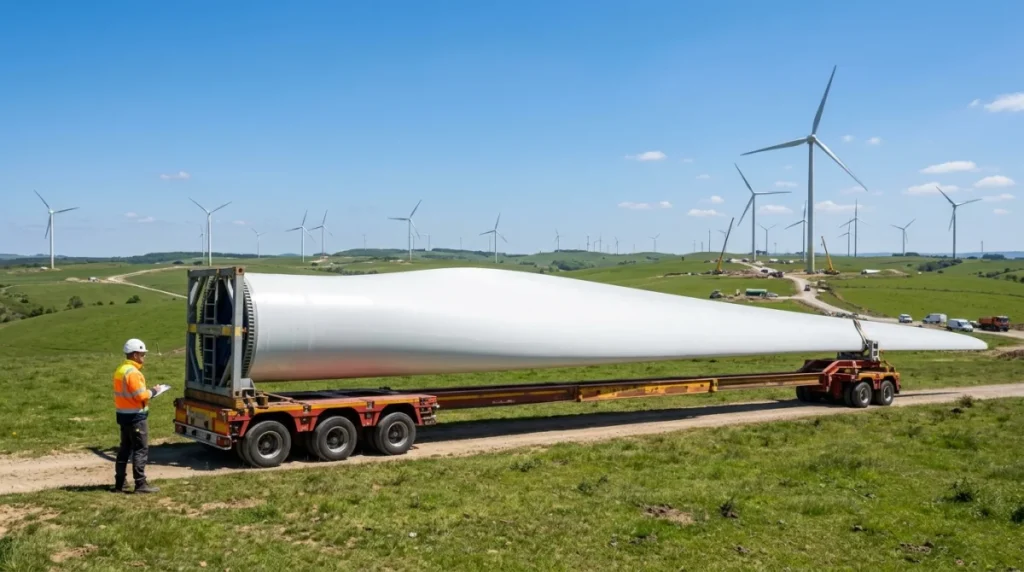

Les vibrations aérodynamiques, le cisaillement du vent, la fatigue des matériaux et les efforts transmis au moyeu limitent ainsi la longueur maximale exploitable. Le transport constitue une autre contrainte concrète, puisque les très grandes pales nécessitent des convois exceptionnels sur route ou des chaînes logistiques portuaires spécialisées, ce qui influe directement sur le coût et la faisabilité du projet.

Matériaux utilisés pour fabriquer les très grandes pales

Les très grandes pales reposent principalement sur des composites associant fibre de verre, fibre de carbone, résines polyester ou époxy, ainsi que des structures sandwich utilisant parfois du balsa comme âme légère. L’objectif consiste à maintenir un rapport masse rigidité favorable, tout en assurant la résistance à la fatigue, aux UV, à l’humidité et aux charges dynamiques répétées.

La fabrication procède par stratification de couches successives conçues pour fournir simultanément rigidité, souplesse contrôlée et robustesse structurelle. Cette architecture permet à la pale de fléchir dans des limites admises sans rompre ni entrer en résonance critique. Les choix de matériaux déterminent donc directement la longueur atteignable, la masse finale et la durée de vie du composant en exploitation.

Combien pèse une pale d’éolienne selon sa taille ?

Le poids d’une pale varie fortement avec sa longueur, sa technologie de fabrication et la classe de machine considérée. Une pale de 45 m destinée à une éolienne de 2 MW pèse environ 6,5 à 7 tonnes selon les sources techniques citées, ce qui reste cohérent avec les standards terrestres équipant une large partie des parcs récents.

Lorsque la longueur atteint 80 m, la masse unitaire grimpe à environ 35 tonnes sur la Vestas V164-8MW, soit plus d’un facteur cinq par rapport à une pale de 45 m. Cette progression confirme que l’augmentation géométrique n’entraîne pas seulement plus de surface balayée, mais aussi des besoins très supérieurs en matière de levage, de contrôle de déformation et de résistance du moyeu.

À l’échelle de la machine entière, une éolienne de 2 MW peut présenter un rotor d’environ 250 tonnes, avec un moyeu proche de 20 tonnes et une nacelle autour de 90 tonnes dans les exemples documentés. Les masses associées aux grandes pales structurent donc tout le projet industriel, depuis les fondations jusqu’aux capacités des grues, sans se réduire à une simple question de dimension visible.

Les ordres de grandeur utiles reposent moins sur une valeur unique que sur des plages cohérentes par segment, avec environ 3 à 10 m pour les petites machines, 30 à 70 m pour l’onshore et plus de 100 m sur certaines références offshore. La lecture pertinente d’une longueur suppose donc d’y associer systématiquement le rotor, la masse, le régime de vent et les limites de matériaux.

La variable la plus structurante reste la surface balayée, puisqu’elle relie directement la géométrie du rotor au potentiel énergétique, tandis que la fatigue, la vibration et la logistique fixent les bornes industrielles du développement futur. Les écarts observés entre modèles traduisent ainsi un compromis d’ingénierie, et non une simple recherche de dimensions maximales.
